ÖLNEBEL ABSCHEIDER
ZUR ANWENDUNG BEIM BOHREN, DREHEN UND FRÄSEN
ASPUR SOPRA4 AUFSATZFILTER
KONZIPIERT FÜRS PUNKTGENAUE ABSAUGEN VON ÖLNEBEL UND KÜHLSCHMIERSTOFFEN AUF WERKZEUGMASCHINEN UND BEARBEITUNGSZENTREN

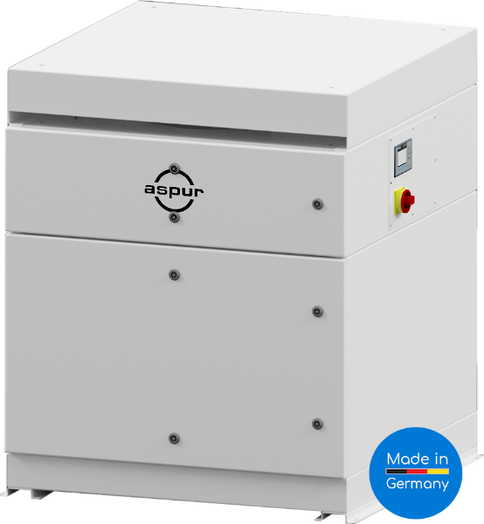

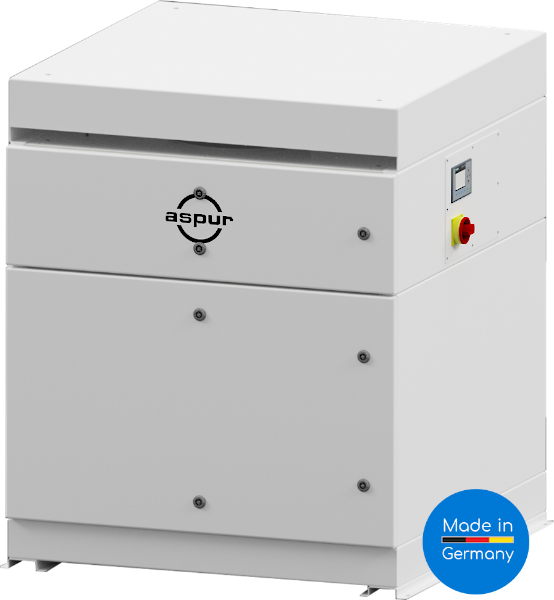

ASPUR sopra4 Aufsatzfilter

Ölnebelabscheider sopra4 Aufsatzfilter

Aerosolabscheider der Baugruppe sopra werden in der produzierenden Industrie eingesetzt, um Ölnebel, Emulsionsnebel, wässrige Lösungen, Rauche und Gase* mit anteiligen Feststoffen punktgenau am Entstehungsort abzusaugen und sicher abzuscheiden. Die Aufstellung der Aufsatz-Geräte erfolgt auf Bearbeitungszentren, Fräs- oder Drehmaschinen. Die Rückführung der gereinigten Luft entspricht den aktuellen TRGS-Richtlinien.
*) nur mit Aktivkohlefilter
Die Geräte sind mit EC- Gebläsen der neuesten Generation ausgestattet und werden stufenlos von 0-100% angesteuert, so dass die gewünschten Leistungs-Parameter variabel einstellbar sind. Dies ermöglicht dem Betreiber, den Verbrauch auf ein Optimum einzustellen. Darüber hinaus sind die Gebläse so aufgebaut, um auch bei einem hohen Rohgaseintrag und entsprechend hoher Filterbelastung genügend Leistung abrufen zu können.
Großflächige Zugangstüren, welche über die gesamte Höhe und Breite der Module reichen, ermöglichen dem Anwender einen schnellen und servicefreundlichen Zugang zu allen Komponenten. Darüber hinaus sind alle Filtersysteme so entwickelt, dass sie ohne Werkzeug gewechselt werden können.
Das hochwertige Filtersystem mit integriertem HEPA-H13-Filter, steht für eine lange Einsatzzeit bei gleichzeitige besten Abscheideergebnissen. Das von ASPUR entwickelte Ansaugsystem  mit Prallplatte, gleichzeitiger abrupter Umlenkung und Expansion ermöglicht eine Vorabscheidung der Partikel bei gleichzeitigem Filterschutz durch grobe und scharfkantige Partikel.
Durch die modulare Bauart können HEPA Filter, Aktivkohlefilter, Explosions- und Brandschutzsysteme sowie diverse Austragssysteme nach individuellem  Wunsch des Kunden angebaut und unter Umständen auch später nachgerüstet werden.
 Standardausstattung
Optionale Ausstattungen

Produktdaten

Produktmerkmale

Hochwertiges, mehrstufiges Filtersystem
Integrierter H13 Filter
Einfacher, schneller, werkzeugloser Filterwechsel in 1min!
EC-Gebläse 230V / 400V wählbar
Einseitige, großflächige Zugangstüre (servicefreundlich)
Antrieb EC-Hochleistungsgebläse
Siemens LOGO Steuerung / Harting wählbar

Bestellen Sie jetzt unser Ölnebelabscheider sopra4 Aufsatzgerät für ihre Fräsanlage!

Optional mögliche Geräteausführungen

Pumpe zur Rückführung der abgeschiedenen Flüssigkeiten
Komplett in Edelstahlausführung lieferbar
alle RAL-Töne in Pulver-Beschichtung in Pulver-Beschichtung
Aktivkohle-Filtersystem
Explosions- und Brandschutzausstattung
Steuerschrank mit Frequenzumrichter und Display (bedienerfreundlich)

Bestellen Sie jetzt unseren Ölnebelabscheider aerog4 für ihren Arbeitsplatz!

Einsatzgebiete

Prozesse
Lasern, Schweißen, Schneiden» hier klicken

Materialien
Aerosole & Dämpfe» hier klicken
Rauche» hier klicken

Bestellen Sie jetzt unseren Ölnebelabscheider aerog4 für ihren Arbeitsplatz!

Technische Daten

  sopra4 EC 4.2 3000 sopra4 EC 5.6 4000
Artikelnummer
Ventilatortyp EC-Hochdruckgebläse EC-Hochdruckgebläse
Luftfördermenge max. 2820 m³/h max. 3760 m³/h
Unterdruck max. 5000 PA max. 5000 PA
Leistung 3x 1.4 kW 4x 1.4 kW
Spannung¹ 230 V / 400 V 230 V / 400 V
Lautstärke 63 dB(A) 63 dB(A)
Stromaufnahme 6.1 A 6.1 A
Gewicht 180 kg 190 kg
Abmessungen (L,B,H) 500x520x1145 mm 500x520x1145 mm
Abmessungen² (L,B,H) 700x700x1145 mm 700x700x1145 mm
Ansaugung¹ (d) 100/125/150 mm 100/125/150 mm
Auffangwanne 25 L 25 L
Pulverbeschichtung RAL9016 matt RAL9016 matt
Hauptfilter mehrst. Patronenfilter Patronenfilter
Filterfläche 8 m² 8 m²
Filterflächenbelastung 117 m³/m²/h 117 m³/m²/h
Steuerung³ Siemens Logo® Siemens Logo®
¹) Wählbare Spannung bzw. Größe
²) Inkl. Ansaugkasten & Steuerschrank
³) Wahlweise mit Siemens LOGO und Modbus TCP-Anschluss oder mit Harting Stecker


Optionale Ausstattungen
  sopra4 EC 4.2 3000 sopra4 EC 5.6 4000
HEPA H14-Filter ja ja
Staub Ex-Zone 22 ja ja
Staub Ex-Zone 21 nein nein
Gas Ex-Zone 2 ja ja
Gas Ex-Zone 1 auf Anfrage auf Anfrage
Explosionschutz* auf Anfrage auf Anfrage
Brandschutz* auf Anfrage auf Anfrage
Aktivkohlefilter ja ja
Edelstahlausführung ja ja
*) Bei Innenaufstellung
Technische Änderungen sind vorbehalten.

Ölnebelabscheider ASPUR sopra4
Besonderheiten

  • ASPUR-MODULAR-DESIGN  - Aufbau in modularen Baugruppen, ermöglicht umfangreiche Variantenvielfalt
  • ASPUR-DOOR-System  - Großflächige Türen für barrierefreien Zugang
  • ASPUR-NOISE-ELIMINATOR  - Mit reduziertem Geräuschpegel durch hocheffiziente Schalldämmung
  • ASPUR-EASY-FILTERCHANGE  - Einfacher, kontaminationsarmer, werkzeugloser Filterwechsel
  • ASPUR-EXPANSIONS-ANSAUGSYSTEM  - Prallplatte, Umlenkung und direkte Expansion der angesaugten Prozessluft reduziert die Filterbelastung und ermöglicht eine Grobpartikel-Abscheidung
Ölnebelabscheider ASPUR sopra4
Gerätefunktionen
ASPUR Ölnebelabscheider sopra4 Aufsatzgerät

Ölnbelabscheider Geräteeigenschaften Steuerung
