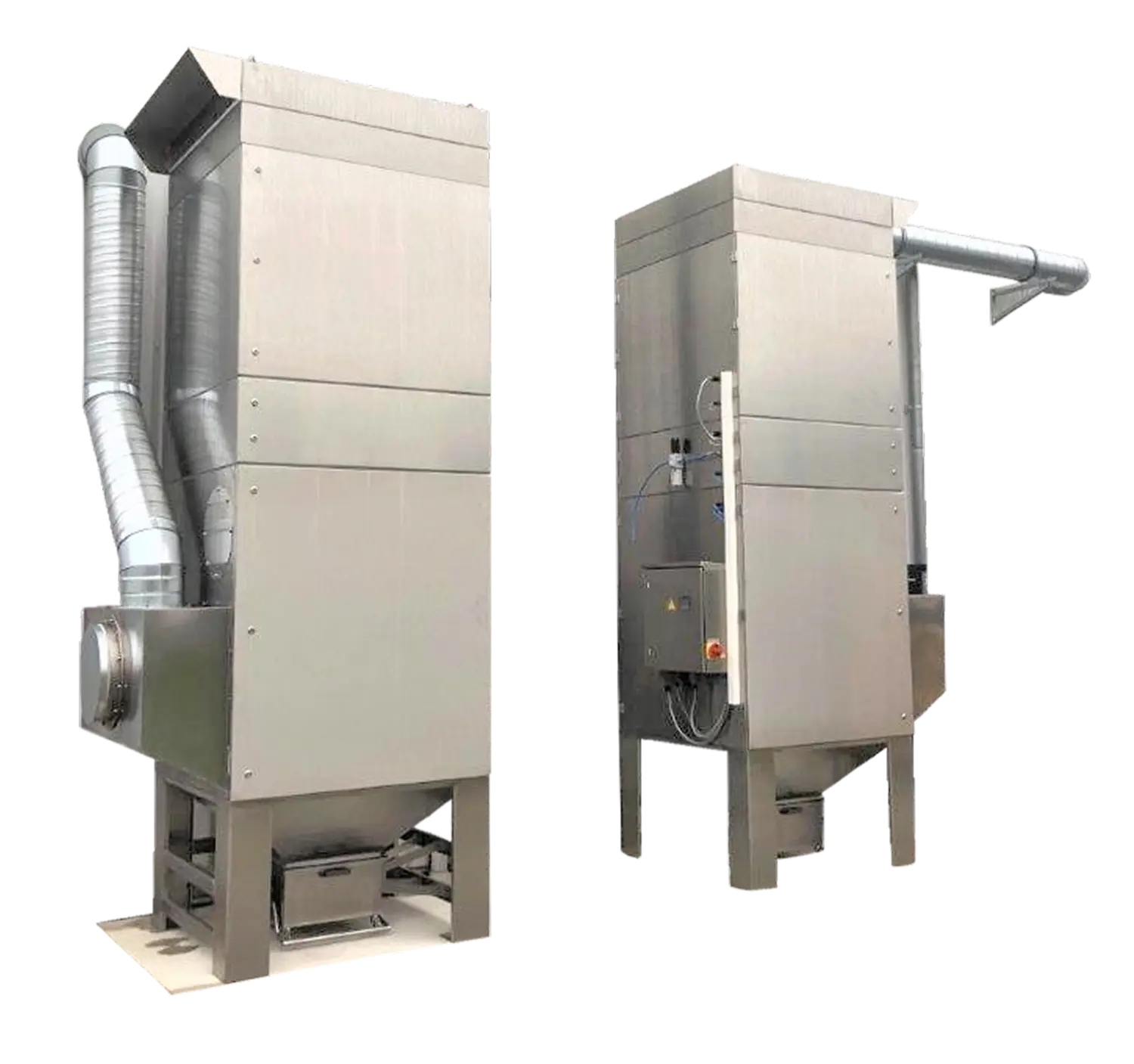

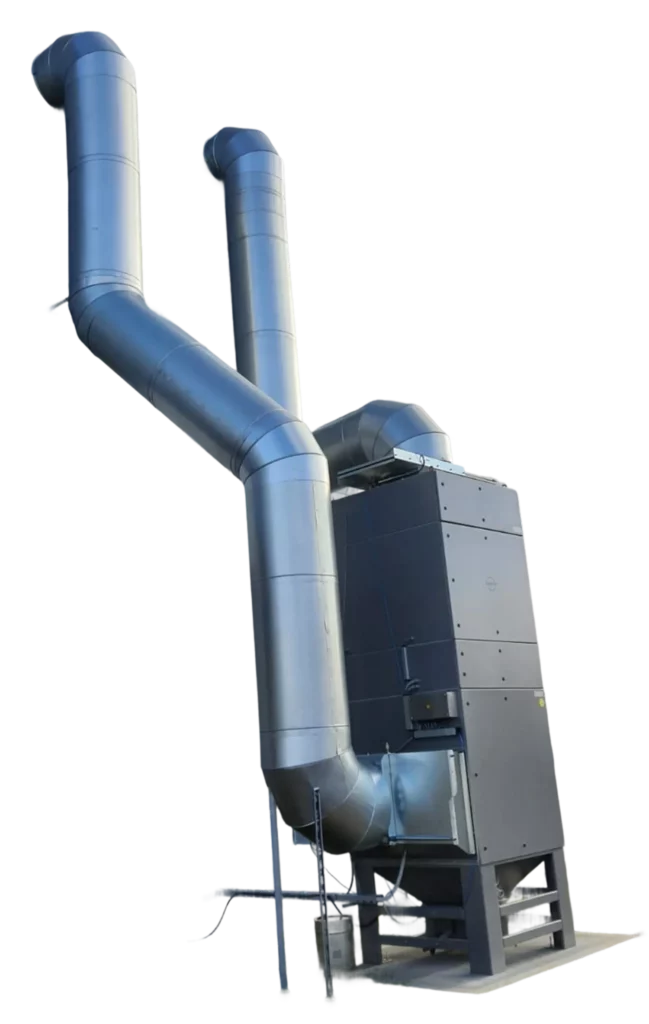

aero5eco

Hochleistungs-Absauganlage für zentrale Industriesysteme

9000 - 24000 m³/h

Volumenstrom

2900 - 9500 PA

Unterdruck

Filterpatronen / JET PULSE

Filtersystem

Übersicht

Maximale Leistung für große Luftmengen und Partikelaufkommen in industriellen Prozessen

Der aero5eco ist die leistungsstärkste stationäre Absauganlage der aero-Serie für große Luftmengen und zentrale Absauganlage für mehrere Absaugstellen. Sie kann auf Anfrage durch einen modular geteilten Aufbau mit zusätzlichen Filtereinheiten weiter skaliert werden.

Durch den Einsatz leistungsstarker Radialventilatoren mit großen Motorleistungen in Kombination mit einer sehr großen Filterfläche eignet sich die Anlage ideal für anspruchsvolle industrielle Anwendungen im Dauerbetrieb.

Die Filterpatronen der Filterklasse M lassen sich werkzeuglos wechseln und werden durch die integrierte JET PULSE-Abreinigung während des Betriebs kontinuierlich gereinigt. Dadurch bleibt die Absaugleistung auch bei hohen Staub- und Partikelbelastungen konstant.

Das modulare Baukastensystem ermöglicht eine flexible Anpassung an komplexe Prozesse – von mehreren Absaugstellen bis hin zu ATEX- oder GMP Edelstahl und sicherheitskritischen Anwendungen.

Optional kann die Anlage mit passiven oder aktiven Explosionsschutzsystemen sowie Brandschutzsystemen ausgestattet werden.

Ihre Vorteile

Automatische Filterabreinigung (JET Pulse)

ATEX Zonen

RAL9016, Sonderfarben

Filterpatronen Klasse M (verschiedene Ausführungen)

Radialventilatoren

Verrohrung

GMP & Edelstahl

Flexible Modulbauweise

Einsatzbereiche

Für zentrale Absauganlagen mit vielen Absaugstellen sowie Anwendungen mit sehr hohen Luftmengen. Geeignet für Stäube, Pulver, Rauch, Schweißrauch, Aerosole und feinste Partikel in industriellen Prozessen.

Pharma-Produktion (GMP)

Batterietechnik / Zellfertigung

Kunststoffverarbeitung

Laserbearbeitung

Maschinenbau

Lebensmittelproduktion

Automotive

Defence / Aerospace

Technische Ausstattung

Filtertechnik

Filterpatronen Klasse M (verschiedene Ausführungen)
Optional: PTFE Membran
Optional: Alubeschichtete leitfähige Patronen
weitere Filterpatronen Möglichkeiten
Automatische JET PULSE Filterabreinigung
Optional: HEPA H14 Modul
Optional: Aktivkohlepatronen für gasförmige Emissionen

Die großflächigen Serviceöffnungen, von 2 Seiten ermöglichen einen schnellen, werkzeuglosen und sicheren Filterwechsel

Steuerung Optionen

Harting Verdrahtung
Siemens LOGO Steuerung mit Steuerschrank und FU: Alle Einstellmöglichkeiten über Display, Leistung, Unterdruck, Betriebsstunden, Modbus Schnittstelle, 24 Volt Fern Ein- Ausschalter (Standard)
Siemens S7
Ex-geschützte Steuerung für ATEX-Bereiche

Optionen

Leitfähige Ausführung für ATEX Zonen
Edelstahl-Ausführung für GMP
Aktivkohle-Modul
HEPA H14-Modul
Verschiedene Austragssysteme: Sammelbehälter, Zellenradschleuße, BigBag, Hobbock, Endlosbeutel, Doppelschieber
Sonderfarben
Precoatingeinheit (einfach Nachrüstbar / plugnplay)
Funkenfalle (spark trap)
Passiver Explosionsschutz
Aktiver Explosionsschutz
Brandschutz
Hochleistungs-Radialventilatoren 11 – 30 kW

Modulares Baukastensystem als Alternative zu herkömmlichen Absauganlagen

Klassische Absauganlage

Oft sperrige Bauweise
Aufwendige Wartung
Eingeschränkte Konfigurationsmöglichkeiten
Viele sichtbare Schrauben und überstehende Bauteile

aero5eco

Stufenlos einstellbarer Volumenstrom
Pulverbeschichtet oder Edelstahl (GMP)
Modularer Aufbau
Erweiterbar (HEPA H14 Filter, versch. Patronenfilter, Aktivkohlefilter)
Austrag: variabel konfigurierbar (PE-Sack bis BigBag)
Schneller, werkzeugloser Filterwechsel von zwei Seiten zugänglich
Große Wartungstüren
Glatte Oberflächen für einfache Reinigung
Innenliegende Schrauben
Automatische Abreinigung im Betrieb
Sehr gute Schalldämmung

Technische Daten

	aero5eco D11 9000 M	aero5eco D15 13000 M	aero5eco D30 18000 M	aero5eco D11 19000 M	aero5eco D15 19000 M	aero5eco D18.5 24000 M
Bez. Druck	Mitteldruck	Mitteldruck	Mitteldruck	Niederdruck	Niederdruck	Niederdruck
Volumenstrom m³/h	9000	13000	18000	17000	19000	24000
Unterdruck PA	6000	7500	9500	2900	3300	3700
Motorleistung kW	11	15	30	11	15	18.5
Filterklassen	M	M	M	M	M	M
Abmessung (LxBxH) mm	1300 x 1300 (1900) x 3900	1300 x 1300 (1900) x 3900	1300 x 1300 (1900) x 3900	1300 x 1300 (1900) x 3900	1300 x 1300 (1900) x 3900	1300 x 1300 (1900) x 3900
Gewicht kg	1150	1180	1220	920	950	970
Spannung V	400	400	400	400	400	400
Schalldruckpegel (dB)	65	67	69	69	70	72
